Главная > Перечень Продуктов > Джек > Разъемы для печатных плат с прямоугольным разъемом MCX Cable Connector Jack

Разъемы для печатных плат с прямоугольным разъемом MCX Cable Connector Jack

Разъемы для печатных плат с прямоугольным разъемом MCX Cable Connector Jack

    Цена за штуку: 0.8~1 USD
    Количество минимального заказа: 100 Piece/Pieces
    Подробности Упаковки: каждая штука в пакете из ПВХ, 200шт во внутренней коробке, 2000шт в картонной коробке, размер коробки 300x300x220мм
    производительность: 100000pcs/week
    марка: Честь
    транспорт: Air,Express
    Место происхождения: Китай
    Способность поставки: 10000 pcs per week
    Сертификаты : ISO9001
    Код ТН ВЭД: 85369090

Описание продукта

Разъемы MCX с прямым углом (розетка) для печатной платы RF для торцевого ввода / сквозного отверстия / поверхностного монтажа

1. прямые разъемы для печатной платы MCX
2. соединители для печатной платы с прямым углом MCX

Разъемы MCX

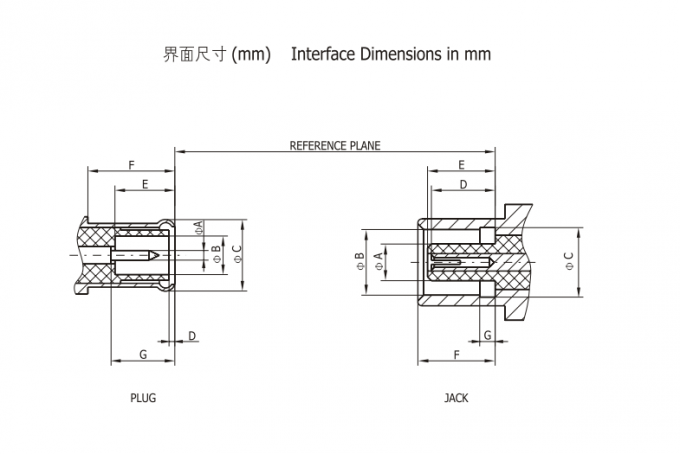

Серия MCX - это миниатюрные коаксиальные разъемы с защелкивающимся соединением, размер которых на 30% меньше, чем размер разъемов SMB. которые наверняка подойдут для большинства приложений, где пространство, вес и производительность легко встраиваются в радиочастотные схемы мобильной и фиксированной системы связи. Размеры и технические характеристики интерфейса соответствуют европейским спецификациям CECC 22220. Характеристическое сопротивление 50 Ом, 75 Ом.

主要技术参数

Key Performance

温度范围

Temperature range

-65~+155°C

绝缘电阻

Insulation resistance

≥1000MΩ

特性阻抗

Characteristic impedance

50Ω/75Ω

介质耐压

Dielectric withstanding voltage

750V(rms)

频率范围

Frequency range

0~6GHz(50Ω)

0~1.5GHz(75Ω)

电压驻波比

VSWR

直式

Straight

≤1.3

弯式 Angle

≤1.5

工作电压

Working voltage

335V (rms)

内导体间拔出力

Center conductor withdrawal force

≥0.25N

接触电阻

Contact   resistance

中心导体

Center conductor

 5

寿命

Durability

500 times

外导体

Outer conductor

2.5

接口适用标准 Applicable standard

CECC22220

材料与涂覆

Material and Plating

壳体

Body

黄铜镀硬金

Brass,gold plated

插针

Male center contacts

黄铜镀硬金

Brass,gold plated

插孔

Female center contacts

铍青铜镀硬金

Beryllium copper, gold plated

绝缘体

Insulators

聚四氟乙烯

PTFE

压接套

Crimp ferrules

铜合金镀镍或镀金

Copper alloy, nickel or gold plated

弹性接触件

Spring contacts

铍青铜镀硬金

Beryllium copper,gold plated

Прямоугольные соединители 0 ~ 6ГХз 0 ПКБ штепсельной вилки или гнезда кабельного соединителя МКС

Прямой / прямоугольный штекер MCX (вилка) или разъем Jack (розетка) для печатной платы RF для торцевого ввода / сквозного отверстия / поверхностного монтажа

Разъемы MCX для монтажа на печатной плате XAHonor - это микро-коаксиальные разъемы, предназначенные для подключения к различным печатным платам, включая разъем MCX для поверхностного монтажа, разъемы для сквозных отверстий MCX PCB, разъемы для монтажа MCX на печатную плату на 50 и 75 Ом. Они широко используются в беспроводной антенне, сетевой антенне, WLAN, автомобилестроении, головном оборудовании.

Соединители MCX для монтажа на печатную плату




Part Number

Description

Gender

Maximum Frequency

Termination Style

Polarity

Orientation

Data Sheet



MCX-KHD13

MCX Straight PCB

Jack 50 Ohm

Jack(female)

6GHz

PCB-Through Hole

Standard

Straight




MCX-KHD15

MCX Straight PCB

Jack 50 Ohm

Jack(female)

6GHz

PCB-Through Hole

Standard

Straight




MCX-KHD6048

MCX Straight PCB

Jack50 Ohm

Jack(female)

6GHz

PCB-Through Hole

Standard

Straight




MCX-KWHD8

MCX Right Angle PCB Jack 50 Ohm

Jack(female)

6GHz

PCB-Through Hole

Standard

Right Angle




MCX-KWHT1

MCX Right Angle PCB Jack 50 Ohm

Jack(female)

6GHz

PCB-Surface mount

Standard

Right Angle




MCX-75JHD

MCX Straight PCB

Plug 75 Ohm

Plug(male)

1.5GHz

PCB-Through Hole
